Пропорции и состав керамзитобетонной смеси

Марка цемента для производства блоков

Если необходимо сделать блоки, то раствор разливают по формам и уплотняют на вибрационной установке, при необходимости добавляя в форму небольшое количество смеси. Для полной готовности материал должен примерно неделю пролежать на свежем воздухе.

Стоит отметить, что при замешивании керамзитобетона нужно использовать прохладную чистую воду. Примеси в воде влияют на затвердевание бетона. Поэтому для таких целей лучше всего подходит питьевая вода.

портландцемент — 250 кг;

чистая вода — 100-150 л;

керамзит (фракция 5-10 мм)— 720 кг (или 1,2 м³)

цемент М400 — 430 кг;

керамзит (5-10 мм) — 720 кг (0,8 м³);

кварцевый просеянный песок — 420 кг;

чистая вода — 140 л.

Ручные вибрационные станки имеют небольшие размеры и, как уже ясно из названия, ориентированы на небольшой выпуск керамзитовых блоков. В процессе вибрации раствор равномерно распределяется по форме. Дополнительно станок может иметь съемные формы для пустот в блоках.

Вибрационный пресс представляет собой технически сложный аппарат. В основном он применяется на крупных заводах. Имеет гидравлический привод с силой давления в несколько тонн, что ускоряет процедуру формования. Завершенную форму блок принимает на месте. Благодаря такому подходу к работе ручной труд минимизируется.

Для стяжки пола вам будет необходим раствор, в составе которого присутствуют следующие компоненты:

• цемент марки не ниже М500 — 1 часть;
• песок — 3 части;
• керамзитовый гравий — 2 части;
• вода — 1 часть.

Для заливки монолитных стен пропорции керамзитобетонной смеси выглядят так:

• цемент М400 — 1 часть;
• керамзитовый песок — 1,5 части;
• мелкофракционный керамзит — 1 часть;
• вода — 1 часть.

Чтобы залить керамзитобетонные армированные перекрытия, необходимо приготовить смесь в следующих пропорциях::

• цемент — 1 часть;
• песок — 3-4 части;
• керамзит — 4-5 частей;
• вода — 1,5 части.

Для того чтобы заготовку можно было легко и без повреждений извлечь блок из формы, нужно обязательно применять смазывающий лубрикант. Это может быть промышленно изготовленный состав, либо подручные вещества.

Некоторые специалисты применяют для таких целей раствор машинного масла в воде. Он плохо перемешивается, но это не должно вас пугать — качественной эмульсии двух веществ не нужно. Для увеличения скорости растворения иногда добавляют хозяйственное мыло. Для смазки можно применять обычный мыльный раствор. Нет нужды смазывать форму после каждой заливки. Смесь станет прилипать только после двух-трех повторений.

Какой цемент подойдет для пеноблоков?

Современный строительный материал – пеноблок, благодаря высоким теплоизоляционным показателем и дешевизне практически вытеснил из многоэтажного и малоэтажного строительства традиционный силикатный и красный кирпич, пиленый ракушечник и инкерманский камень.

• Цемент для пеноблоков и другие компоненты для производства
• Требование к воде
• Требования к наполнителю (песку)
• Требования к пенообразователю
• Требования к смазке форм под заливку пеноблока

Цемент для пеноблоков и другие компоненты для производства

Требования к цементу. Существует несколько технологий производства пенобетона (пеноблоков): классическая, баротехнология, поризационная и технология сухой минерализации. В любом случае рекомендуется использовать обычный отечественный портландцемент марок: М400Д0, М400Д20,М500Д0, М500Д20 или М600Д0.

При изготовлении пеноблоков по баротехнологии разрешено применение портландцемента одной марки – М500Д0. Из цементов импортного производства можно использовать марки: 42,5R и 52,5R.

При этом цемент для пеноблоков должен строго соответствовать требованиям нормативных документов по следующим показателям: равномерности изменения объема, тонкости помола, периоду схватывания и нормальной густоте. Кроме того немаловажное значение имеет степень «свежести» цемента, которая прямо пропорционально влияет на активность материала.

Практика промышленного и «домашнего» производства пеноблоков показывает, что самый лучший цемент для пеноблоков – это отечественный портландцемент производства «ОСКОЛЦЕМЕНТ» марки ПЦ 500-Д0-Н, произведенный на основе клинкера нормированного состава.

Этот материал характеризуется высокой ранней прочностью, отсутствием «ложного схватывания» и высокой прочностью в готовом изделии. Стоит акцентировать внимание «домашних» производителей пеноблоков для частного личного строительства – несоблюдение указанных рекомендаций по использованию марок цемента и требованиям к другим компонентам ведет к снижению прочности и значительному ухудшению качества пенобетона.

Требование к воде

Вода, используемая в технологии изготовления пеноблоков должна быть чистой и подогретой до температуры от 30 до 40 градусов Цельсия. В этом случае процесс гидратации цемент протекает быстрее. Допускается применение неочищенной воды из естественных водоемов. В этом случае необходимо организовать фильтрацию, что сопряжено со значительными дополнительными расходами.

Значительное влияние на вспенивание пенообразователя (обеспечивающего пенобетону высокие теплоизоляционные качества) влияет жесткость воды. Здесь действует правило: чем выше жесткость, тем хуже идет процесс вспенивания. Если жесткость воды является препятствием для производства качественных пеноблоков, следует использовать специальные умягчители воды (бытовые или промышленные).

Требования к наполнителю (песку)

Для производства пенобетона допускается использование песка любого происхождения (речной, морской или карьерный песок) соответствующий следующим требованиям:

• Размеры фракции не более 2 мм («чем мельче, тем лучше»). Действует правило – чем мельче фракция, тем выше прочность готового изделия;
• Содержание глины и грунта не более 1,5% по объему;
• Полное отсутствие илистых включений.

Требования к пенообразователю

Рассматривать марку пенообразователя в отрыве от вида технологического процесса – неблагодарное дело. Поэтому на основании практического опыта в общем случае рекомендовано использование следующих отечественных пенообразователей: «Софэкс», «Пионер», «Ареком» или «ПБ-2000».

Стоит добавить, что при использовании технологии с пеногенератором, лучшие результаты показал пенообразователь импортного производства, выпускаемый под брендом «Laston».

Требования к смазке форм под заливку пеноблока

Категорически запрещается использование отработанного масла, а также любые смазки на основе масел. Это приведет к:

• Образованию пленки масла на поверхности готового изделия и следствию – плохой, зачастую нулевой адгезии кладочного или штукатурного раствора;
• Ухудшению экологических качеств пеноблоков;
• Ухудшению внешнего вида строительного материала.

Для смазки форм рекомендовано использовать биоразлагаемый смазочный бюджетный материал «Компил», который характеризуется простотой применения и высокими потребительскими свойствами: идеальной поверхностью блоков, отличными адгезионными качествами и полным разложением на составляющие компоненты после высыхания.

«Добролит» — опилкобетонные стеновые камни (блоки)

Статья 2: Состав формовочной смеси, порядок приготовления смеси.

Для приготовления формовочной смеси рекомендуется применение портландцемента марки не ниже М-400. Применение цемента пониженной марки — не рекомендуется. При изготовление опилкобетонных стеновых камней на виброоборудовании обеспечивающимо хорошее уплотнение жесткой, опилкобетонной смеси, возможно снизить расход цемента на 10-15%. Снижение расхода цемента обусловлено тем, что уплотненные жесткие бетоны имеют большую прочность по сравнению с подвижными бетонами, при одинаковом расходе цемента.
Средняя насыпная плотность цемента 1200кг/м³.

Технология изготовления опилкобетонных блоков методом объемного вибропрессования с немедленной распалубкой, предусматривает применение жестких, формовочных смесей.

Для приготовления такой смеси необходим песок определенных характеристик. В качестве основного заполнителя, рекомендуется применять песок крупной либо средней фракции, способный создать прочный скелет воспринимающий нагрузки, при формовании и транспортировки блоков на участок сушки. В основную массу песка крупной фракции (3.5 — 2.4 МК) рекомендуется добавлять песок средней или мелкой фракции (2.5-1.5 МК). Смесь песка крупных и мелких фракций идеальный материал для приготовления жестких формовочных смесей. Однако в песчаной смеси доля мелкого песка не должна превышать 10%. В противном случае резко снижается прочность бетона на таком песке, увеличивается процент брака при вибропрессовании стеновых камней.

Увеличение смачиваемой поверхности, при использовании мелкого песка, приводит к перерасходу воды и требует повышенного внимания при производстве формовочной смеси. Также необходимо избегать применения песка с повышенным содержанием глинистых и пылеватых включений. Содержание глины не должно превышать 0.5%, количество пылеватых включений не более 3% от общей массы. Применение в опилкобетоне песка повышенной крупности (3.0-3.5) и щебня не допускается.

В случае, если применение природного песка требуемой фракции невозможно, рекомендуется применение искусственных песков, отходов пиления известняка, шлака топливного и доменного, золы уноса ТЭЦ и т.д. Основные требования изложенные выше сохраняются и для этого материала.

В основном при выборе песка следует руководствоваться требованиями ГОСТов (ГОСТ 8736-93).

Сухой речной песок средней группы (2.5-1.9 Мк) имеет насыпную плотность 1500 кг/м³. Если влажность песка 5%, насыпная плотность уменьшается до 1300 кг/м³.

Опилкобетонные стеновые блоки, по технологии «Добролит» на 40-50 % состоят из древесных опилок, доля подготовленной, песчаной смеси относительно невелика, поэтому стоит подойти к вопросу выбора инертных материалов с максимальной ответственностью. Правильно подобранный инертный заполнитель позволяет значительно снизить расход дорогостоящего цемента.

Для приготовления жесткой опилкобетонной смеси не рекомендуется применять воду загрязненную жирами, солями, сахарами и другими включениями. Допускается применение морской воды при умеренном содержании солей. В целом желательно применять воду соответствующую требованиям ГОСТа 23732-79.

Древесные опилки.

Для изготовления опилкобетонных стеновых камней возможно использование опилок практически всех пород деревьев, однако опилки из деревьев хвойных пород меньше подвержены гниению. Опилки могут быть использованы, как после специальной подготовки, так и без подготовки.

Подготовка опилок включает в себя выдержку под навесом в течение 2-3 месяцев. Именно в это время, свежие опилки интенсивно выделяют органические вещества, замедляющие твердение цемента. Данный способ сдерживает возможности производства стеновых камней. Необходимость организовать крытые склады сырья (опилок) может приводить к значительному расширению необходимых производственных площадей и увеличению накладных расходов. Положительная сторона этого метода — наименьший расход защитно-модифицирующего состава, необходимого для производства качественного опилкобетона.

Опилки, не прошедшие выдержку, сразу подаются на участок смешивания, обработка опилок защитными составами происходит непосредственно в смесителе. Данный метод обеспечивает максимальную производительность, при изготовлении опилкобетонных стеновых камней. Однако при таком методе несколько возрастает расход защитно-модифицирующего состава. Большинство действующих предприятий производящих опилкобетонные стеновые блоки работают именно на не подготовленных опилках.

Также возможен еще один способ подготовки опилок. Опилки подаются в смеситель, где перемешиваются с защитными составами, растворенными в небольшом количестве воды. Затем обработанные опилки выгружаются из смесителя и выдерживаются под навесом 2-3 дня. По истечении этого времени обработанные опилки могут быть использованы для приготовления опилкобетонной, формовочной смеси. Данный способ обеспечивает максимальное качество подготовки опилок перед их непосредственным использованием.

Средняя насыпная плотность древесных опилок хвойных пород 220-250 кг/м³.

Основные добавки.

Для нейтрализации выделяемых опилками органических веществ, а также для снижения времени твердения опилкобетона, необходимо применять добавки. При производстве опилкобетона рекомендуется применение хлорида кальция, сульфата аммония, извести, либо жидкого натриевого стекла.

Из перечисленных веществ, наиболее эффективным и удобным в работе, является хлорид кальция. При невысокой стоимости, хлорид кальция обеспечивает надежную защиту опилок в бетонной массе. Применение хлорида кальция позволяет значительно уменьшить время выдержки отформованных блоков на поддоне. Уже через 5-8 часов (температура в цехе 15-25 С°) блоки могут укладываться в штабеля до пяти рядов, а поддоны возвращены на участок формования. Хлорид кальция может подаваться в смеситель, как в сухом виде, так и растворенный в воде.

Также при изготовлении опилкобетонных стеновых блоков (камней) возможно применение гидрофобизирующих добавок бетона, защитных пропиток древесины, огнезащитных составов.

Подвижность (жесткость) бетона.

Для получения качественных опилкобетонных стеновых блоков (камней) по технологии «Добролит», необходимо приготовление малоподвижной (жесткой) формовочной смеси. Именно жесткая пескоцементная смесь используется при изготовлении стеновых блоков методом объемного вибропрессования на сменных поддонах. Жесткость смеси — основной параметр, обеспечивающий качество формованных изделий, при их немедленной распалубки. Метод полусухого вибропрессования обеспечивает высокие показатели прочности, морозостойкости и долговечности стеновых камней при умеренном расходе цемента.

Заметим, что абсолютное большинство опилкобетонных стеновых блоков (камней) использованных при строительстве 50-60 годов (расцвет применения органических заполнителей в нашей стране) получали методом литья в разборные формы с незначительным уплотнением материала в форме. При отсутствии качественного цемента и модифицирующих добавок получение качественного, долговечного строительного материала с использованием органических наполнителей практически невозможно! Метод объемного вибропрессования на качественном оборудовании обеспечивающим значительное уплотнение материала, практически не использовался в гражданском строительстве 50-60 годов.

Водоцементное соотношение (ВЦ).

Подвижность (жесткость) смеси зависит от водоцементного соотношения (ВЦ). Для метода полусухого вибропрессования характерно водоцементное отношение 0.4. Заметим, что такое соотношение близко к идеальному для протекания процесса гидратации цемента. При проведении испытаний марки цемента по прочности на изгиб и сжатие рекомендовано именно водоцементное отношение 0.4, так как при таком соотношении контрольные образцы показывают максимальную прочность на сжатие и растяжение.

Смеси условно делятся на жесткие, малоподвижные, подвижные и литые. Для определения подвижности смеси в индустриальном строительстве используется эталонный конус. При производстве опилкобетонных стеновых блоков (камней) в условиях малых и средних предприятий, подвижность полученной смеси можно определить следующим способом. При сжатии в кулаке смесь не должна рассыпаться, на комке должны явно отпечататься пальцы, а на ладони не должно оставаться излишней влаги. Хорошим показателем правильно подобранной жесткости смеси является появление на отформованном блоке цементного молочка. В месте соприкосновения отформованного блока с поддоном не должно наблюдаться водяного буртика, свидетельствующего об избытке влаги в растворе. Переувлажненная смесь значительно хуже поддается виброуплотнению, чем сухая, повышенное содержание воды вызывает затруднения при распалубки изделий. Отформованные стеновые блоки при излишнем содержании воды «плывут» на формовочном поддоне и могут разрушаться в процессе транспортировки на участок сушки.

При недостатке воды, наблюдается появление трещин на поверхности расформованного блока. Блоки часто разрушаются прямо на поддоне либо при транспортировке на участок сушки. Недостаток воды в формовочных смесях увеличивает процент производственного брака и снижает прочность изделия.

Правильный подбор содержания воды в формовочной смеси — первоочередная задача при отладке технологии изготовления стеновых блоков (камней). Необходимо следить за стабильной повторяемостью получаемых смесей и непосредственно самих стеновых камней.

Базовый состав опилкобетонной смеси марки М-50. D-1100 кг/м³.

Порядок смешивания компонентов смеси.

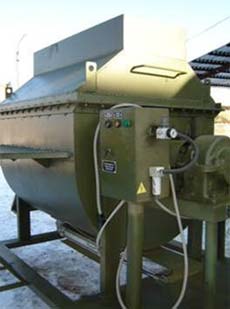

Существует несколько способов приготовления жестких формовочных опилкобетонных смесей. Для приготовления формовочной смеси необходим смеситель принудительного действия. Применение гравитационных смесителей не может быть рекомендовано, из-за неудовлетворительного качества перемешивания жестких смесей.

Рассмотрим два основных способа получения опилкобетонной смеси пригодной для изготовления блоков «Добролит».

В смеситель подаются опилки, цемент, песок, тщательно перемешиваются, затем малыми порциями, через питающие форсунки подается необходимое количество воды. Таким способом можно получать жесткую формовочную смесь плотностью 900-1800 кг/м³ (в сухом состоянии) пригодную для виброформования опилкобетонных блоков. Для получения более легкой опилкобетонной смеси (содержание опилок более 40%) рекомендован иной порядок смешивания и подачи материалов. В работающий смеситель подаются опилки, затем через питающие форсунки подается вода, около 25% от полного объема. Опилки перемешиваются, равномерно смачиваясь. Затем небольшими порциями подается цемент. Скорость подачи цемента необходимо отрегулировать в зависимости от типа смесителя, формы рабочих лопастей, скорости вращения активатора, а также общей эффективности перемешивания легкой смеси данным смесителем. Цемент, подаваемый небольшими порциями, равномерно обволакивает смоченные опилки. При правильно подобранной скорости подачи цемента, формы рабочих лопастей, скорости вращения ротора смесителя происходит равномерное нанесение цемента без образования комков и не промешанных участков. Затем подается основная масса цемента и песка, после непродолжительного смешивания подается вода. Таким способом можно получать опилкобетонную формовочную смесь плотностью 800-600 кг/м³ (в сухом состоянии).

Модифицирующие добавки, защитные составы и ускорители твердения бетона разводятся в воде либо подаются в сухом состоянии.

Выдержка отформованных стеновых блоков (камней). Влияние влажности на созревание опилкобетона.

Прочность отформованных стеновых камней зависит не только от количества и качества цемента, но и от условий созревания стеновых камней. Технология изготовления опилкобетонных стеновых камней (блоков) предусматривает возможность получать качественный строительный материал без применения пропарочных и сушильных камер. Отказ от применения энергоемких пропарочных (сушильных) камер позволяет сократить первоначальные расходы на организацию производства, а также существенно снизить себестоимость выпускаемых изделий. Однако для оптимизации режима созревания стеновых блоков (камней) рекомендуется проведение следующих мероприятий. Отформованные стеновые камни (блоки) на поддонах подаются на участок предварительной сушки. Спустя 5-12 часов (в зависимости от температуры на участке сушки) изделия снимаются с формовочных поддонов и штабелируются на транспортных поддонах. Освободившиеся поддоны подаются на участок формовки для их последующего использования. Заметим, что изделия, отформованные 5-12 часов назад, набрали не более 10-15% расчетной прочности, дальнейший набор прочности должен происходить в определенных условиях. Известно, что при созревании блоков в естественных условиях на открытом воздухе, без дополнительного увлажнения прочность изделий снизится вдвое от возможной! Поэтому стеновые блоки уложенные на транспортные поддоны тщательно укрываются целлофановой пленкой, для предотвращения потери влаги. Блоки выдерживают в закрытом виде 5-7 дней. Проведенные мероприятия позволяют получать качественный стеновой материал без пропарки и просушки.

Бетонные заводы EUROMIX CROCUS (КРОКУС)

Мартин Алексей
+7 906 539-01-36
a.martin@euromix.biz
Skype: a.martin_tzso

Изготовление шлакоблоков

Производство шлакоблоков – идея бизнеса. Оборудование и технология производства шлакоблоков.

Производство шлакоблоков – это востребованный бизнес, не требующий больших финансовых вложений, и при наличии хорошего сбыта приносит доход уже в первый месяц работы. Шлакоблок очень популярный, практичный и доступный стройматериал, широко используется в строительстве для возведения домов и приусадебных построек.

Шлакоблок – блок стандартного размера 390х190х188мм, изготавливается из раствора бетона. В состав раствора бетона входит цемент, вода, шлак или гранитный отсев, керамзит, песок, всё зависит от доступности материала по низкой цене.

Для производства шлакоблоков понадобится:

• Площадка с ровной поверхностью.
• Бетономешалка принудительного типа.
• Станок для изготовления шлакоблоков – от 300$ (можно сделать самодельный).
• Цемент марки М 400 и выше.
• Песок, отсев или шлак, можно добавлять керамзит и другие доступные материалы.

Шлакоблоки могут иметь разную, пустотность, чаще всего в производстве используют 30% и 40% пустотность, экономически выгодней изготавливать 40% с двумя пустотелыми квадратами,

определившись с формой шлакоблока, приступаем к выбору станка.

Оборудование для производства шлакоблоков.

Для изготовления шлакоблоков на продажу можно использовать два вида станков: — стационарный и передвижной «несушка».

Для желающих начать бизнес по производству шлакоблоков с минимальными вложениями, следует приобретать вибростанок тип «несушка». Станок имеет компактные размеры, невысокую стоимость (от 300$), в зависимости от конструкции производит сразу от одного до четырёх блоков за один цикл, процесс изготовления не требует транспортировки блоков к месту сушки, достаточно станок после извлечения шлакоблока передвинуть на новое место. Такой станок можно изготовить самому в домашних условиях.

Если наладить хороший сбыт продукции можно будет обзавестись стационарным более производительным и более дорогостоящим оборудованием.

Шлакоблоки технология производства.

Процесс изготовления шлакоблоков представлен в виде технологической схемы.

Процесс приготовления жёсткой бетонной смеси.

Для производства блоков используется жёсткая бетонная смесь из заполнителя, цемента и воды. Такой раствор предпочтительней готовить в бетономешалке принудительного типа с перемешивающими лопастями, использовать бетономешалки типа «груша» нежелательно, так как получить качественную смесь в такой бетономешалке не получится.

Процесс вибропрессования.

Процесс вибропрессования состоит из этапов:

• Загрузка приготовленного раствора в форму станка.
• Вибрация, уплотнение раствора в форме с помощью вибрации и прижима пуансона (30 секунд).
• Выемка блока из формы. Блок остаётся прямо на рабочей площадке, жёсткий уплотнённый раствор позволяет блоку держать форму и не рассыпаться.

Набор прочности блока.

Блок достигает первоначальной прочности для перемещения и складирования – 36 – 96 часов, при добавке в раствор укорителя 7 — 8 часов.

Важно в первое время набора прочности, избегать пересыхания блоков, для этого их накрывают полиэтиленовой плёнкой, периодически поливают водой.

Отпускная прочность по ГОСТу 50% от окончательной, достигается при плюсовой температуре в течение недели, блоки можно реализовывать потребителю.

100% прочность при плюсовой температуре, достигает на 28 сутки.

Себестоимость изготовления шлакоблока 390х190х188мм (пустотность 30%) масса – 26,3 кг.

• Цемент М-400 Д20 – 2300 руб./тн.
• Отсев гранитный — 300 руб. /м³.
• Песок кварцевый – 320руб./м³.
• Вода.

Состав смеси (объём 1м³) для изготовления шлакоблоков.

• Отсев гранитный – 1тонна.
• Песок кварцевый – 0,85тонны.
• Цемент – 175кг.
• Вода – 100 – 130 л.

Пропорция смеси для шлакоблоков:

• 1 часть цемента М 400.
• 3 — 4 — части песка (в зависимости от качества цемента).
• 5 частей отсева или шлака.

Из приготовленной смеси 1 м3 изготовляется 76 шлакоблоков (390х190х188мм пустотелость 30%)

Себестоимость одного блока:

Затраты на материалы для изготовления одного блока – 10,6 руб.

Рыночная стоимость шлакоблока 30 – 35 руб.

В качестве наполнителя для раствора берётся наиболее доступный материал: отсев, шлак или керамзит, это позволит максимально удешевить себестоимость шлакоблока. При составлении бизнес плана производства шлакоблоков, нужно подсчитать стоимость материалов с доставкой в вашем регионе, цены на блоки и наличие конкурентов.

Если вас интересуют чертежи станка рекомендую прочитать статью изготовление шлакоблоков своими руками.
